PowerDesigner 建立 Foreign Key


在 PowerDesigner 中,

要建立 Table 之間的 Foreign Key 關聯,

參考步驟, 如下 :

1) 點選 Reference 按鈕 :


2) 從 Detail Table 拖拉到 Master Table 即可 :

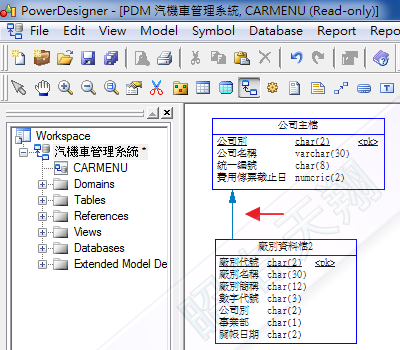

範例結果, 如下 (多個箭頭) :


3) 雙擊 Reference 物件, 開啟 Reference Property 視窗, 看一下 Reference 屬性設定 (如 Parent Table, Child Table, Reference Name ... 等) : (Reference Name 不一定等於 Foreign Key Name)


切換到 "Joins" 頁籤, 看看由哪些 Columns 關聯到哪些 Columns :


切換到 "Integrity" 頁籤, 看看 Foreign Key 名稱, 以及關聯方式 : (Reference Name 不一定等於 Foreign Key Name)


切換到 "Preview" 頁籤, 預覽 SQL 語法 :

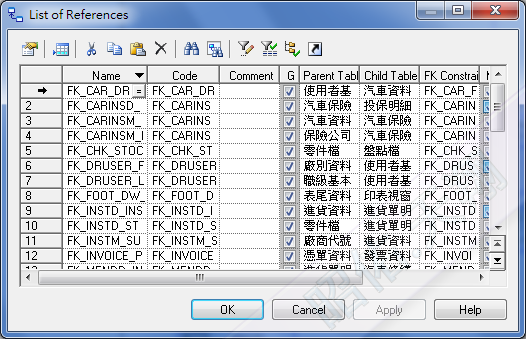

4) 若要管理所有 References, 點選 "Menu: Model > References" 即可 :
